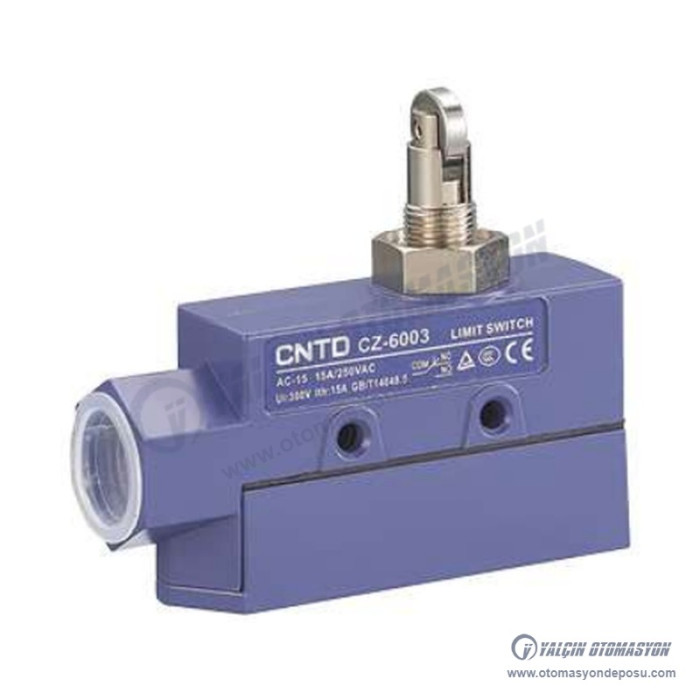

CZ-6003 Dikey Makaralı Pimli Limit Switch 1NO+1NC
- Marka: CNTD
- Ürün Kodu: CZ-6003
- Stok Durumu: Stokta var
-
$23,39
KDV dahil fiyat5.000 TL ve üzeri siparişlerde ücretsiz kargo
CZ-6003 – CZ-6 Serisi Limit Switch IP66. Mekanik hareketle tetiklenen, sağlam gövdeli limit (sınır) anahtarıdır. Hareketli bir parça kola/makaraya temas ettiğinde kontak konumunu değiştirerek makineye "sona ulaşıldı" bilgisini verir.
- Ters Makaralı Pimli
- 1NO+1NC Kontak
- Limit Switch IP65
Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz
Teknik Özellikler
| Ürün Kodu | CZ-6003 |
| Kontak Yapısı | 1NO/NC |
Teknik Döküman (PDF)
CNTD CZ-6 Serisi Katalog ve Teknik Bilgiler (PDF)
Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

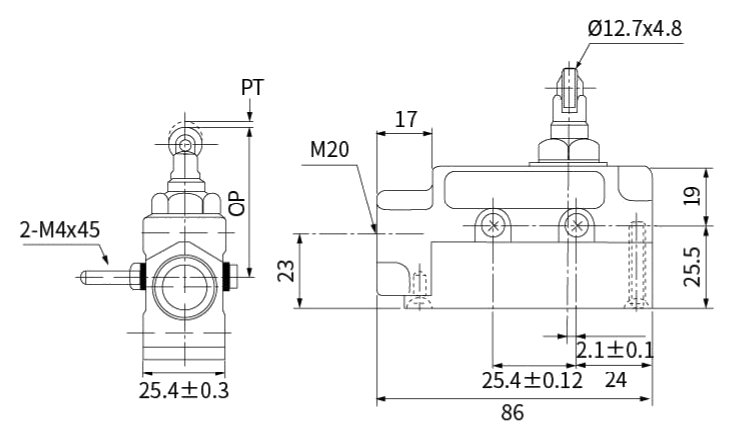

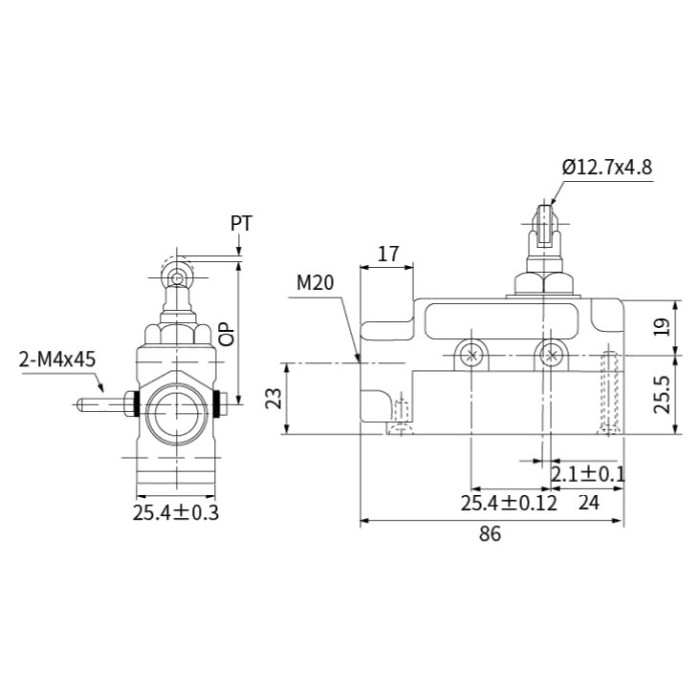

Teknik Çizim (Ölçüler mm)
Detaylı Teknik Değerler
| Çalışma kuvveti OF (maks.) | 3,5 N |
| Geri dönüş kuvveti RF (min.) | 1,14 N |
| Ön hareket PT (maks.) | 0,5 mm |
| Hareket farkı MD (maks.) | 0,05 mm |
| Aşırı hareket OT (min.) | 3,6 mm |
| Çalışma konumu OP | 49,7±1 mm |
| Anma değerleri | AC-15: 15 A / 250 V · DC-13: 0,3 A / 220 V |
| Termal akım (Ith) | 15 A |
| Yalıtım gerilimi (Ui) | 380 V |
| Darbe dayanım gerilimi (Uimp) | 2,5 kV |
| Kontak direnci | ≤ 25 mΩ (ilk değer) |
| Yalıtım direnci | ≥ 100 MΩ (500 V DC) |
| Çalışma hızı | 5 mm – 0,5 m/s |
| Çalışma frekansı | 20 çevrim/dk (elektriksel) |
| Elektriksel ömür | 500.000 çevrim (AC 240 V / 3 A) · 200.000 çevrim (AC 240 V / 15 A) |
| Ortam sıcaklığı | -20 … +80 °C (buzlanmasız) |
| Nem | < %95 RH |
| Koruma sınıfı | IP65 (CZ-6101/6102/6103/6104/6143/6106) |
Çalışma değerleri üretici kataloğundaki ilk (fabrika) değerlerdir; açısal değerler kol dönüş açısını, mm değerleri pim/kol ucundaki hareketi ifade eder.
Bu ürün stoklarımızda eski TZ-6003 koduyla da bulunur; ölçüler ve değerler aynıdır.
Nerelerde Kullanılır?
- Vinç, asansör ve kaldırma sistemlerinde sınır noktası
- Takım tezgâhlarında eksen sonu ve referans
- Konveyör, kapı ve sürgü mekanizmalarında konum kontrolü
- Makine emniyet ve koruma kapağı kontrolü
Kol tipi nasıl seçilir?
Makaralı kollar sürtünmeyi azaltır ve hareketli parçalar için uygundur; ayarlı kollar farklı mesafelere uyarlanabilir; pimli (pistonlu) tipler doğrusal basma hareketinde, yaylı çubuk tipler her yönden temasta kullanılır.
