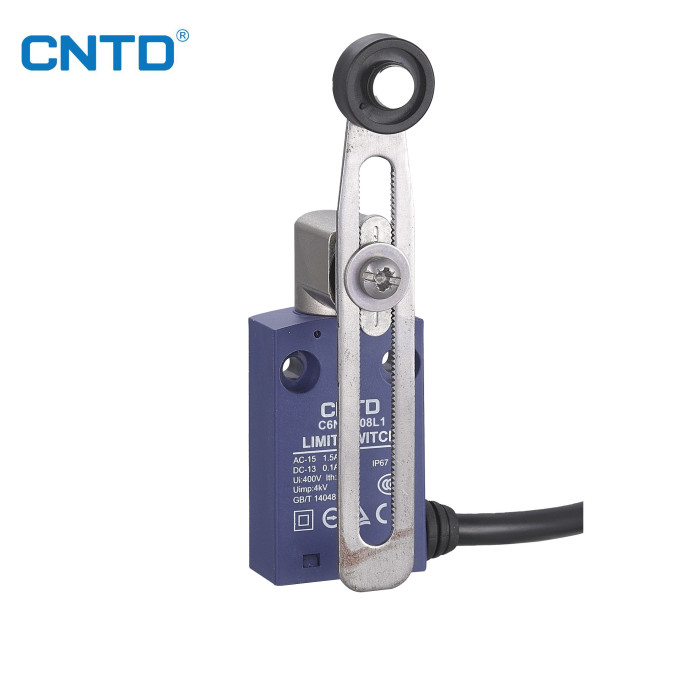

C6N-P108L2 Açısal Kol Ayarlı Plastik Makaralı

Marka: CNTD
Ürün Kodu: C6N-P108L2
Stok Durumu: Stokta var

Ödenecek TutarKDV dahil, TL
$29,41

5.000 TL ve üzeri siparişlerde ücretsiz kargo

Açıklama
Özellikler

C6N-P108L2 – Açısal Kol Ayarlı Plastik Makaralı. Mekanik hareketle tetiklenen, sağlam gövdeli limit (sınır) anahtarıdır. Hareketli bir parça kola/makaraya temas ettiğinde kontak konumunu değiştirerek makineye "sona ulaşıldı" bilgisini verir.

Plastik Gövde
1NO-1NC Kontak
2 metre Kablolu
Limit Switch ip67

Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz

Teknik Özellikler

Marka	CNTD
Ürün Kodu	C6N-P108L2
Kontak Yapısı	1NO/1NC

Teknik Döküman (PDF)

CNTD C6N Serisi Türkçe Teknik Bilgi Formu (PDF)

CNTD C6N Serisi Katalog ve Teknik Bilgiler (PDF)

Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

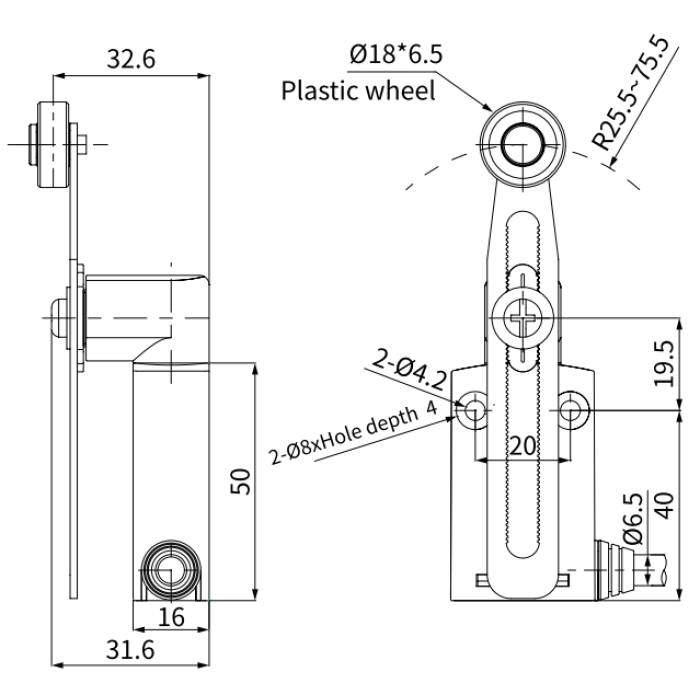

Teknik Çizim (Ölçüler mm)

Detaylı Teknik Değerler

Çalışma kuvveti OF (maks.)	5 N
Geri dönüş kuvveti RF (min.)	0,5 N
Ön hareket PT (maks.)	25°±5°
Hareket farkı MD (maks.)	12°±2°
Aşırı hareket OT (min.)	60°
Toplam hareket TT	(90°)
Zorlamalı açma ön hareketi DOT (min.)	70°
Zorlamalı açma kuvveti DOF (min.)	42,5 N
Anma değerleri	AC-15: 1,5 A / 240 V · DC-13: 0,1 A / 250 V
Termal akım (Ith)	6 A
Yalıtım gerilimi (Ui)	400 V
Darbe dayanım gerilimi (Uimp)	4 kV
Kontak direnci	≤ 150 mΩ (1 m kablo) · ≤ 200 mΩ (2 m) · ≤ 350 mΩ (5 m)
Yalıtım direnci	≥ 100 MΩ (500 V DC)
Çalışma hızı	1 mm – 0,5 m/s
Çalışma frekansı	30 çevrim/dk (elektriksel)
Elektriksel ömür	500.000 çevrim (AC 240 V / 0,75 A) · 300.000 çevrim (AC 240 V / 1,5 A)
Kontak aralığı	Min. 4×0,5 mm, ani hareketli (snap-action)
Elektrik çarpması koruması	Sınıf II (çift yalıtımlı)
Ortam sıcaklığı	-25 … +70 °C (buzlanmasız)
Nem	< %95 RH
Koruma sınıfı	IP67
Bağlantı	Kablo çıkışlı (PVC, -L2: 2 m)

Çalışma değerleri üretici kataloğundaki ilk (fabrika) değerlerdir; açısal değerler kol dönüş açısını, mm değerleri pim/kol ucundaki hareketi ifade eder.

Muadil Kodlar

C6N-P108L2 aşağıdaki marka ve kodların muadili olarak kullanılabilir:

Schneider: XCMN2145L2

Muadiller işlev olarak eşdeğerdir; kontak yapısı, akım değeri, algılama mesafesi veya ölçüde küçük farklar olabilir, seçim öncesi teknik özellikleri karşılaştırınız. Marka adları ilgili firmalara aittir ve yalnızca karşılaştırma amacıyla verilmiştir. Kod sorgulamak için Muadil Bul.

Nerelerde Kullanılır?

Vinç, asansör ve kaldırma sistemlerinde sınır noktası
Takım tezgâhlarında eksen sonu ve referans
Konveyör, kapı ve sürgü mekanizmalarında konum kontrolü
Makine emniyet ve koruma kapağı kontrolü

Kol tipi nasıl seçilir?

Makaralı kollar sürtünmeyi azaltır ve hareketli parçalar için uygundur; ayarlı kollar farklı mesafelere uyarlanabilir; pimli (pistonlu) tipler doğrusal basma hareketinde, yaylı çubuk tipler her yönden temasta kullanılır.
