C6N-P111L2
- Marka: CNTD
- Ürün Kodu: C6N-P111L2
- Stok Durumu: Stokta var
-
Ödenecek TutarKDV dahil, TL
$28,48
5.000 TL ve üzeri siparişlerde ücretsiz kargo

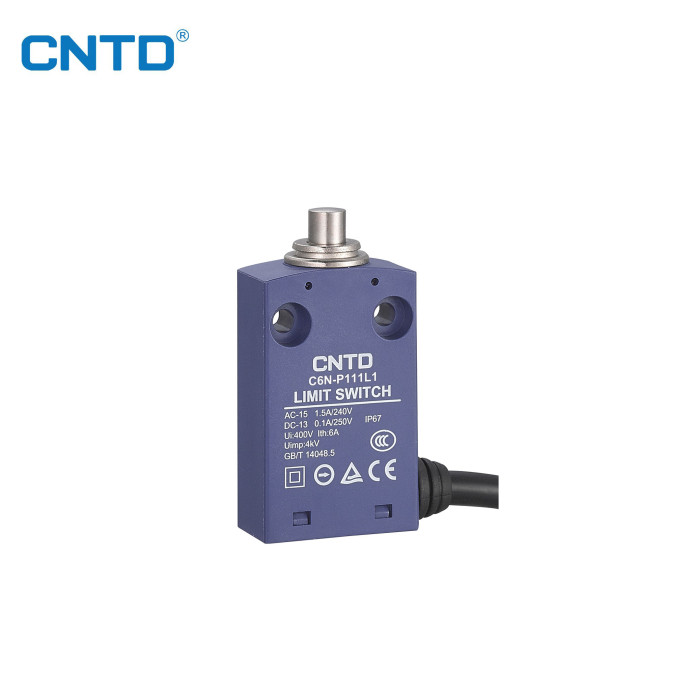

C6N-P111L2 – C6N Serisi. Mekanik hareketle tetiklenen, sağlam gövdeli limit (sınır) anahtarıdır. Hareketli bir parça kola/makaraya temas ettiğinde kontak konumunu değiştirerek makineye "sona ulaşıldı" bilgisini verir.
- Doğrusal Pimli
- Plastik Gövde
- 1NO-1NC Kontak
- 2 metre Kablolu
- Limit Switch ip67
Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz
Teknik Özellikler
| Marka | CNTD |
| Ürün Kodu | C6N-P111L2 |
| Kontak Yapısı | 1NO/1NC |
Teknik Döküman (PDF)
CNTD C6N Serisi Türkçe Teknik Bilgi Formu (PDF)
CNTD C6N Serisi Katalog ve Teknik Bilgiler (PDF)
Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

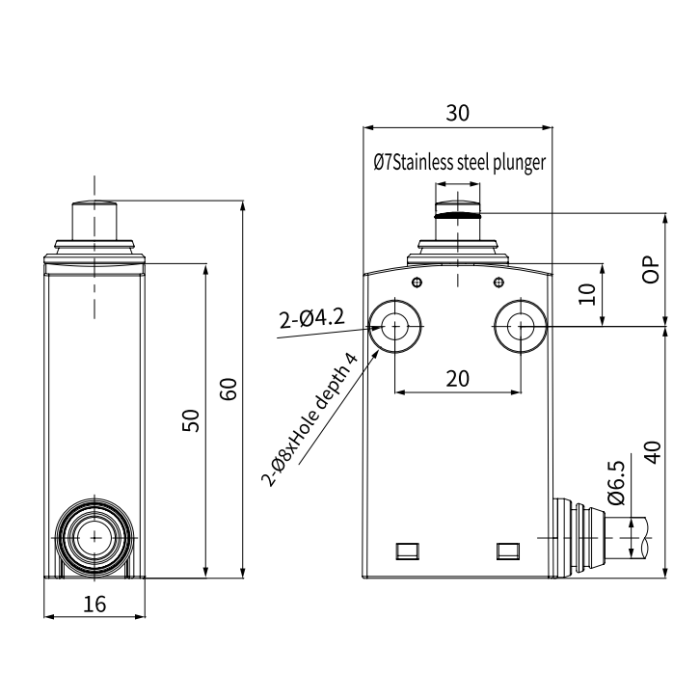

Teknik Çizim (Ölçüler mm)
Detaylı Teknik Değerler
| Çalışma kuvveti OF (maks.) | 10 N |
| Geri dönüş kuvveti RF (min.) | 0,5 N |
| Ön hareket PT (maks.) | 1,7±0,3 mm |
| Hareket farkı MD (maks.) | 0,8±0,2 mm |
| Aşırı hareket OT (min.) | 3 mm |
| Toplam hareket TT | (5 mm) |
| Çalışma konumu OP | 18±0,5 mm |
| Zorlamalı açma ön hareketi DOT (min.) | 4,2 mm |
| Zorlamalı açma kuvveti DOF (min.) | 42,5 N |
| Anma değerleri | AC-15: 1,5 A / 240 V · DC-13: 0,1 A / 250 V |
| Termal akım (Ith) | 6 A |
| Yalıtım gerilimi (Ui) | 400 V |
| Darbe dayanım gerilimi (Uimp) | 4 kV |
| Kontak direnci | ≤ 150 mΩ (1 m kablo) · ≤ 200 mΩ (2 m) · ≤ 350 mΩ (5 m) |
| Yalıtım direnci | ≥ 100 MΩ (500 V DC) |
| Çalışma hızı | 1 mm – 0,5 m/s |
| Çalışma frekansı | 30 çevrim/dk (elektriksel) |
| Elektriksel ömür | 500.000 çevrim (AC 240 V / 0,75 A) · 300.000 çevrim (AC 240 V / 1,5 A) |
| Kontak aralığı | Min. 4×0,5 mm, ani hareketli (snap-action) |
| Elektrik çarpması koruması | Sınıf II (çift yalıtımlı) |
| Ortam sıcaklığı | -25 … +70 °C (buzlanmasız) |
| Nem | < %95 RH |
| Koruma sınıfı | IP67 |
| Bağlantı | Kablo çıkışlı (PVC, -L2: 2 m) |
Çalışma değerleri üretici kataloğundaki ilk (fabrika) değerlerdir; açısal değerler kol dönüş açısını, mm değerleri pim/kol ucundaki hareketi ifade eder.
Muadil Kodlar
C6N-P111L2 aşağıdaki marka ve kodların muadili olarak kullanılabilir:
- Schneider: XCMN2102L2
Muadiller işlev olarak eşdeğerdir; kontak yapısı, akım değeri, algılama mesafesi veya ölçüde küçük farklar olabilir, seçim öncesi teknik özellikleri karşılaştırınız. Marka adları ilgili firmalara aittir ve yalnızca karşılaştırma amacıyla verilmiştir. Kod sorgulamak için Muadil Bul.
Nerelerde Kullanılır?
- Vinç, asansör ve kaldırma sistemlerinde sınır noktası
- Takım tezgâhlarında eksen sonu ve referans
- Konveyör, kapı ve sürgü mekanizmalarında konum kontrolü
- Makine emniyet ve koruma kapağı kontrolü
Kol tipi nasıl seçilir?
Makaralı kollar sürtünmeyi azaltır ve hareketli parçalar için uygundur; ayarlı kollar farklı mesafelere uyarlanabilir; pimli (pistonlu) tipler doğrusal basma hareketinde, yaylı çubuk tipler her yönden temasta kullanılır.
