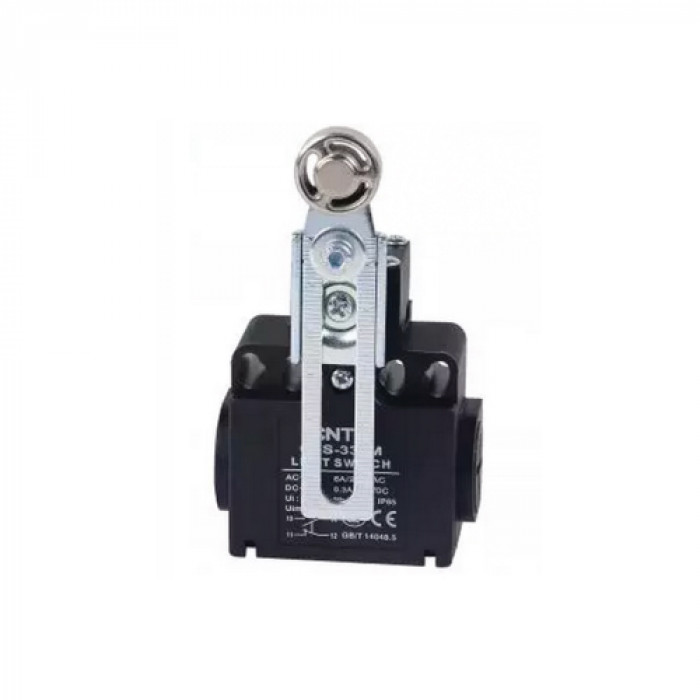

CLS-331M Açısal Ayarlı Kol Metal Makaralı

Marka: CNTD
Ürün Kodu: CLS-331M
Stok Durumu: Stokta var

Ödenecek TutarKDV dahil, TL
$7,18

5.000 TL ve üzeri siparişlerde ücretsiz kargo

Açıklama

CLS-331M – Açısal Ayarlı Kol Metal Makaralı. Mekanik hareketle tetiklenen, sağlam gövdeli limit (sınır) anahtarıdır. Hareketli bir parça kola/makaraya temas ettiğinde kontak konumunu değiştirerek makineye "sona ulaşıldı" bilgisini verir.

Plastik Gövde
1NO-1NC Kontak
Limit Switch IP65

Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz

Teknik Özellikler

Marka	CNTD
Ürün Kodu	CLS-331M
Koruma Sınıfı	IP65

Teknik Döküman (PDF)

CNTD CLS Serisi Türkçe Teknik Bilgi Formu (PDF)

CNTD CLS Serisi Katalog ve Teknik Bilgiler (PDF)

Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

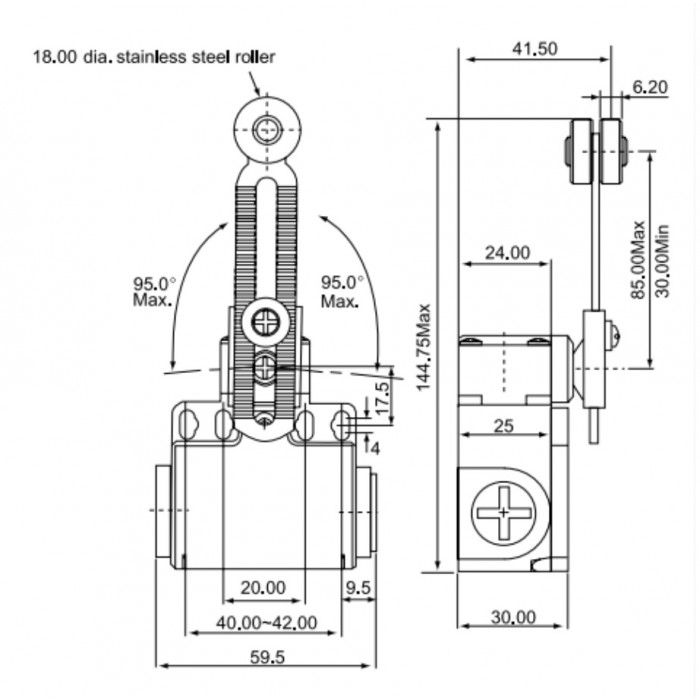

Teknik Çizim (Ölçüler mm)

Detaylı Teknik Değerler

Çalışma kuvveti OF (maks.)	1,5 N
Geri dönüş kuvveti RF (min.)	0,3 N
Ön hareket PT (maks.)	20°
Tetikleme konumu TP	22,5° ±10%
Hareket farkı MD (maks.)	14°
Aşırı hareket OT (min.)	20 mm
Toplam hareket TT	50 mm
Anma değerleri	AC-15: 6 A / 250 V · DC-13: 0,3 A / 220 V
Termal akım (Ith)	10 A
Yalıtım gerilimi (Ui)	380 V
Darbe dayanım gerilimi (Uimp)	4 kV
Kontak direnci	≤ 25 mΩ (ilk değer)
Yalıtım direnci	≥ 100 MΩ (500 V DC)
Çalışma hızı	5 mm – 0,5 m/s
Çalışma frekansı	30 çevrim/dk (elektriksel)
Elektriksel ömür	300.000 çevrim (AC 240 V / 3 A)
Ortam sıcaklığı	-20 … +70 °C (buzlanmasız)
Nem	< %95 RH
Koruma sınıfı	IP65

Çalışma değerleri üretici kataloğundaki ilk (fabrika) değerlerdir; açısal değerler kol dönüş açısını, mm değerleri pim/kol ucundaki hareketi ifade eder.

Nerelerde Kullanılır?

Vinç, asansör ve kaldırma sistemlerinde sınır noktası
Takım tezgâhlarında eksen sonu ve referans
Konveyör, kapı ve sürgü mekanizmalarında konum kontrolü
Makine emniyet ve koruma kapağı kontrolü

Kol tipi nasıl seçilir?

Makaralı kollar sürtünmeyi azaltır ve hareketli parçalar için uygundur; ayarlı kollar farklı mesafelere uyarlanabilir; pimli (pistonlu) tipler doğrusal basma hareketinde, yaylı çubuk tipler her yönden temasta kullanılır.
