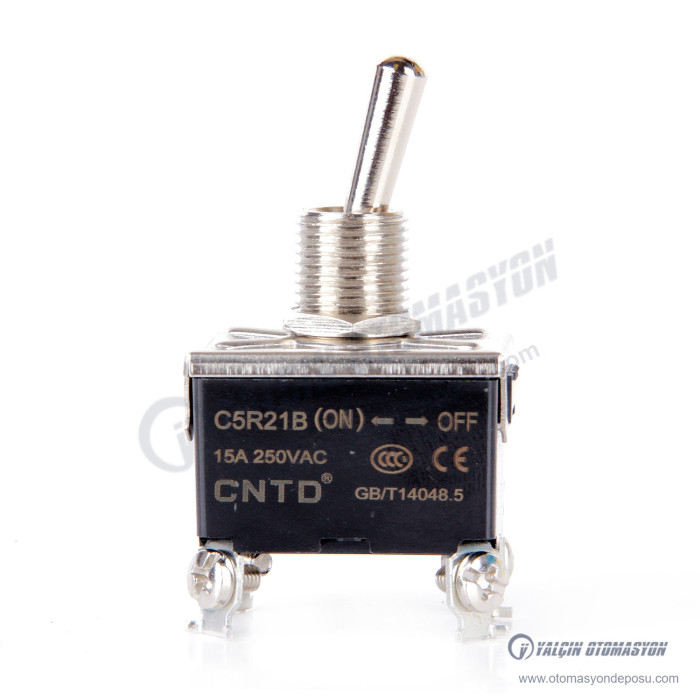

C5R21B Yaylı Tip Toggle Switch 4 Pin (ON)-OFF 15A 250V
- Marka: CNTD
- Ürün Kodu: C5R21B
- Stok Durumu: Stokta var
-
$3,55
KDV dahil fiyat5.000 TL ve üzeri siparişlerde ücretsiz kargo
C5R21B – C5 Serisi (15Amper)- Çift Kutuplu. Kollu (toggle) veya basmalı (rocker) tip, sağlam yapılı güç anahtarıdır. Belirgin kol konumu sayesinde devrenin açık/kapalı olduğu bir bakışta anlaşılır.
- Toggle Switch
- 4 Pin (ON)-OFF
Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz
Teknik Özellikler
| Ürün Kodu | C5R21B |
| Fonksiyon | (ON)-OFF |
| Ayak Tipi | 4 Pin |
| Akım | 15A |
Teknik Döküman (PDF)
CNTD C5 Serisi Katalog ve Teknik Bilgiler (PDF)
Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

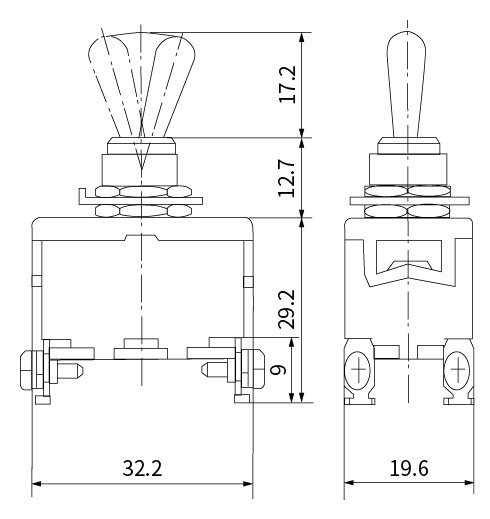

Teknik Çizim (Ölçüler mm)
Detaylı Teknik Değerler
| Kontak düzeni | Çift kutup, tek yön (DPST) |
| Terminal sayısı | 4 pin |
| Çalışma tipi | Yaylı (bırakınca geri döner) |
| Anma deÄŸeri (C5 tipi) | 15 A 250 V AC |
| Güvenlik sertifikası değerleri | AC-15: 3 A / 250 V · DC-13: 0,3 A / 220 V |
| Bağlantı | Vidalı terminal (B tipi, M3,5 vida) |
| Montaj deliği | Ø12 mm (M12×1 somun) |
| Kontak direnci | ≤ 25 mΩ (ilk değer) |
| Yalıtım direnci | ≥ 100 MΩ (500 V DC) |
| Yalıtım gerilimi (Ui) | 380 V |
| Darbe dayanım gerilimi (Uimp) | 2,5 kV |
| Çalışma frekansı | 30 çevrim/dk (elektriksel) |
| Elektriksel ömür | 500.000 çevrim (AC 240 V / 3 A) · 300.000 çevrim (AC 240 V / 6 A) |
| Ortam sıcaklığı | -20 … +70 °C (buzlanmasız) |
| Koruma sınıfı | IP65 (COW su geçirmez başlık ile) |
| Sertifika / standart | CCC (GB/T 14048.5), TÃœV (EN 60947-5-1), CE |
Çizim C521B / C5R21B için ortaktır; yaylı ve kalıcı tiplerin ölçüleri aynıdır.
Muadil Kodlar
C5R21B aşağıdaki marka ve kodların muadili olarak kullanılabilir:
- Tron / Chily / Moujen: CHILY-6024
Muadiller işlev olarak eşdeğerdir; kontak yapısı, renk veya ölçüde küçük farklar olabilir, seçim öncesi teknik özellikleri karşılaştırınız. Marka adları ilgili firmalara aittir ve yalnızca karşılaştırma amacıyla verilmiştir. Kod sorgulamak için Muadil Bul.
Nerelerde Kullanılır?
- Tekne, karavan ve araç panelleri
- Makine ve cihaz güç anahtarı
- Kumanda ve test panelleri
- Aydınlatma ve yardımcı devre kontrolü
Kutup sayısı
Tek kutuplu anahtarlar bir hattı, çift kutuplu anahtarlar iki hattı (ör. faz ve nötr) aynı anda açıp kapatır. Işıklı modellerde lamba voltajının devrenizle uyumlu olmasına dikkat edin.
