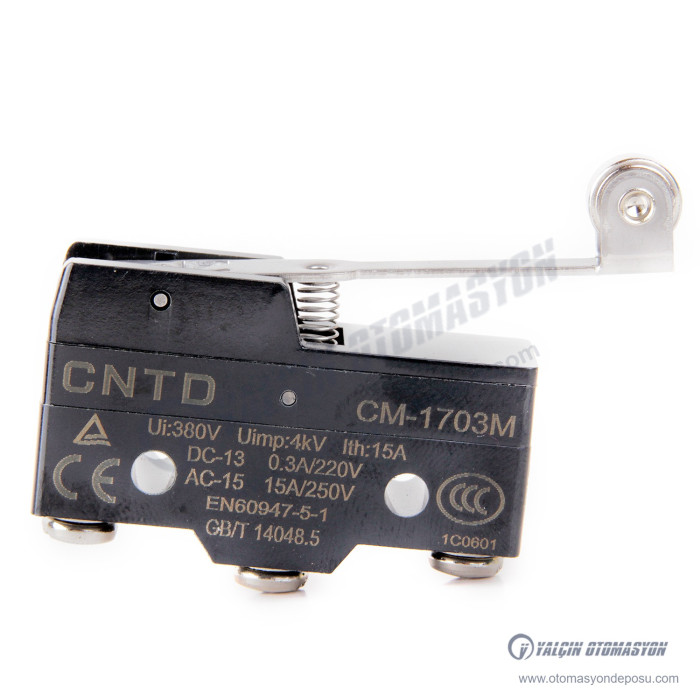

CM-1703M Uzun İnce Pimli Mikro Switch 15A 250V

Marka: CNTD
Ürün Kodu: CM-1703M
Stok Durumu: Stokta var

$2,93
KDV dahil fiyat

5.000 TL ve üzeri siparişlerde ücretsiz kargo

Açıklama
Özellikler

CM-1703M – Uzun Paletli Metal Makaralı. Küçük kuvvetle ve kısa hareketle anahtarlanan, hızlı kontak mekanizmalı mikro switch'tir. Kompakt yapısı sayesinde cihaz içlerinde konum ve kapak algılamada yaygın olarak kullanılır.

Metal Bakalit Gövde
1NO-1NC Kontak

Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz

Teknik Özellikler

Ürün Kodu	CM-1703M
Kontak Yapısı	1NO/NC

Teknik Döküman (PDF)

CNTD CM Serisi Katalog ve Teknik Bilgiler (PDF)

Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

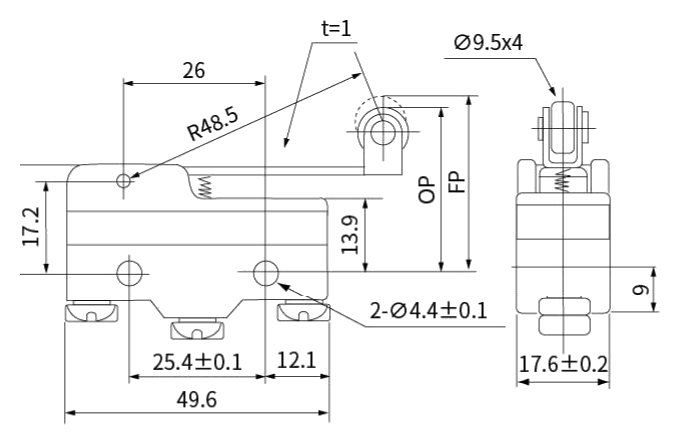

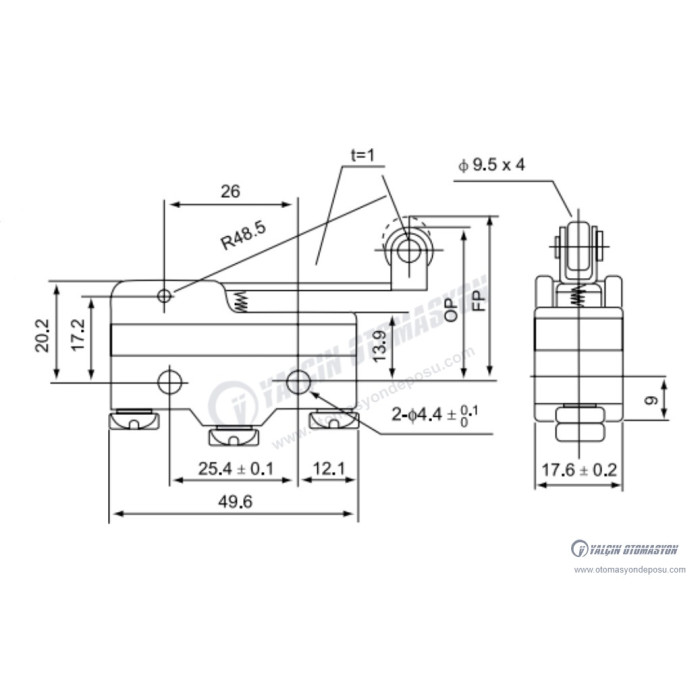

Teknik Çizim (Ölçüler mm)

Detaylı Teknik Değerler

Çalışma kuvveti OF (maks.)	1 N
Geri dönüş kuvveti RF (min.)	0,22 N
Ön hareket PT (maks.)	7,1 mm
Hareket farkı MD (maks.)	1,02 mm
Aşırı hareket OT (min.)	4 mm
Serbest konum FP (maks.)	36,5 mm
Çalışma konumu OP	30,2±0,8 mm
Anma değerleri	AC-15: 15 A / 250 V · DC-13: 0,3 A / 220 V
Termal akım (Ith)	15 A
Yalıtım gerilimi (Ui)	380 V
Darbe dayanım gerilimi (Uimp)	4 kV
Kontak direnci	≤ 25 mΩ (ilk değer)
Yalıtım direnci	≥ 100 MΩ (500 V DC)
Çalışma hızı	0,05 mm – 1 m/s (pimli tip)
Çalışma frekansı	20 çevrim/dk (elektriksel)
Elektriksel ömür	500.000 çevrim (AC 240 V / 3 A) · 200.000 çevrim (AC 240 V / 10 A)
Ortam sıcaklığı	-20 … +80 °C (buzlanmasız)
Nem	< %85 RH

Çalışma değerleri üretici kataloğundaki ilk (fabrika) değerlerdir; açısal değerler kol dönüş açısını, mm değerleri pim/kol ucundaki hareketi ifade eder.

Nerelerde Kullanılır?

Beyaz eşya ve cihazlarda kapak/kapı algılama
Makine içi konum ve son nokta kontrolü
Otomat, kiosk ve kumanda panelleri
Emniyet kilitleri ve kontrol mekanizmaları
