C6N-P122L2
- Marka: CNTD
- Ürün Kodu: C6N-P122L2
- Stok Durumu: Stokta var
-
$38,00
- Vergiler Hariç: $38,00
C6N-P122L2 – C6N Serisi. Mekanik hareketle tetiklenen, sağlam gövdeli limit (sınır) anahtarıdır. Hareketli bir parça kola/makaraya temas ettiğinde kontak konumunu değiştirerek makineye "sona ulaşıldı" bilgisini verir.
- Plastik Gövde
- 1NO-1NC Kontak
- 2 metre Kablolu
- Limit Switch ip67
Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz
Teknik Özellikler
| Marka | CNTD |
| Ürün Kodu | C6N-P122L2 |
| Kontak Yapısı | 1NO/1NC |
Teknik Döküman (PDF)
CNTD C6N Serisi Katalog ve Teknik Bilgiler (PDF)
Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

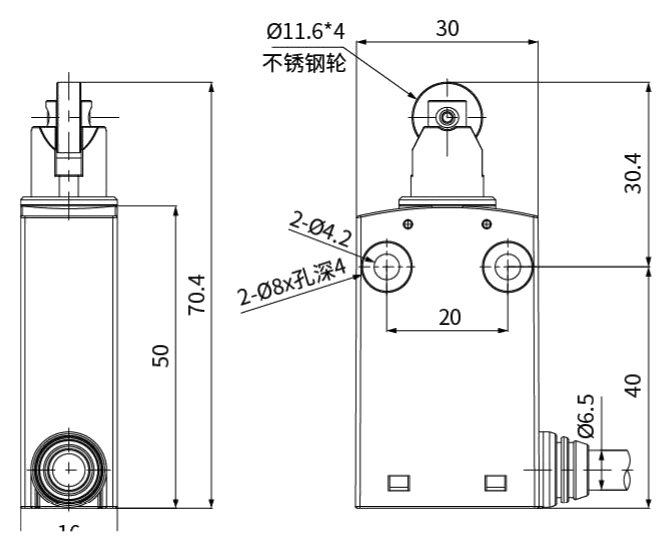

Teknik Çizim (Ölçüler mm)
Detaylı Teknik Değerler
| Çalışma kuvveti OF (maks.) | 10 N |
| Geri dönüş kuvveti RF (min.) | 0,5 N |
| Ön hareket PT (maks.) | 1,7±0,3 mm |
| Hareket farkı MD (maks.) | 0,8±0,2 mm |
| Aşırı hareket OT (min.) | 3 mm |
| Toplam hareket TT | (5 mm) |
| Çalışma konumu OP | 28,5±0,5 mm |
| Zorlamalı açma ön hareketi DOT (min.) | 4,2 mm |
| Zorlamalı açma kuvveti DOF (min.) | 42,5 N |
| Anma değerleri | AC-15: 1,5 A / 240 V · DC-13: 0,1 A / 250 V |
| Termal akım (Ith) | 6 A |
| Yalıtım gerilimi (Ui) | 400 V |
| Darbe dayanım gerilimi (Uimp) | 4 kV |
| Kontak direnci | ≤ 150 mΩ (1 m kablo) · ≤ 200 mΩ (2 m) · ≤ 350 mΩ (5 m) |
| Yalıtım direnci | ≥ 100 MΩ (500 V DC) |
| Çalışma hızı | 1 mm – 0,5 m/s |
| Çalışma frekansı | 30 çevrim/dk (elektriksel) |
| Elektriksel ömür | 500.000 çevrim (AC 240 V / 0,75 A) · 300.000 çevrim (AC 240 V / 1,5 A) |
| Kontak aralığı | Min. 4×0,5 mm, ani hareketli (snap-action) |
| Elektrik çarpması koruması | Sınıf II (çift yalıtımlı) |
| Ortam sıcaklığı | -25 … +70 °C (buzlanmasız) |
| Nem | < %95 RH |
| Koruma sınıfı | IP67 |
| Bağlantı | Kablo çıkışlı (PVC, -L2: 2 m) |
Çalışma değerleri üretici kataloğundaki ilk (fabrika) değerlerdir; açısal değerler kol dönüş açısını, mm değerleri pim/kol ucundaki hareketi ifade eder.
Nerelerde Kullanılır?
- Vinç, asansör ve kaldırma sistemlerinde sınır noktası
- Takım tezgâhlarında eksen sonu ve referans
- Konveyör, kapı ve sürgü mekanizmalarında konum kontrolü
- Makine emniyet ve koruma kapağı kontrolü
Kol tipi nasıl seçilir?
Makaralı kollar sürtünmeyi azaltır ve hareketli parçalar için uygundur; ayarlı kollar farklı mesafelere uyarlanabilir; pimli (pistonlu) tipler doğrusal basma hareketinde, yaylı çubuk tipler her yönden temasta kullanılır.
