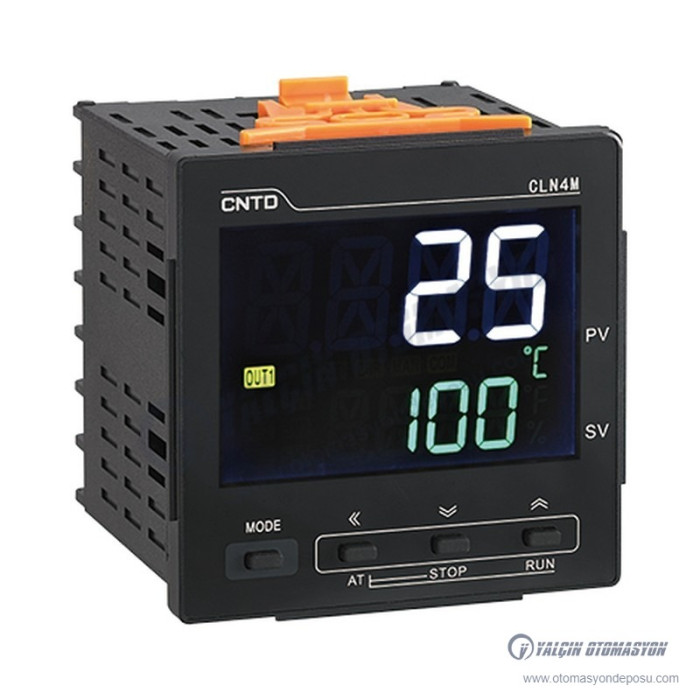

CLN4M-462 72x72mm LCD Ekranlı PID Isı Kontrol Cihazı Röle + SSR Çıkışlı 2 Alarm - 100-240V AC
- Marka: CNTD
- Ürün Kodu: CLN4M-462
- Stok Durumu: Stokta var
-
$33,41
KDV dahil fiyat5.000 TL ve üzeri siparişlerde ücretsiz kargo
CLN4M-462 – 72x72 mm büyük LCD ekranlı PID ısı kontrol cihazı. Termokupl veya RTD (PT100) sensörden gelen sıcaklığı okuyup ayarlanan değere göre röle veya SSR çıkışıyla ısıtıcı/soğutucuyu yönetir. Geniş LCD ekranı sayesinde ölçülen (PV) ve ayarlanan (SV) değer uzaktan rahatça okunur.
- Büyük LCD ekran, net ve okunaklı segment
- AI akıllı PID algoritması, otomatik ayar (AT)
- Isıtma ve soğutma için çift PID
- 100 ms örnekleme, ±%0,5 gösterge hassasiyeti
- Röle + SSR kontrol çıkışı, 2 röle alarm
- 8 farklı sensör tipi: K, E, J, L, T, R, S termokupl ve PT100/Cu50
Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz
Teknik Özellikler
| Marka | CNTD |
| Ürün Kodu | CLN4M-462 |
| RTD | Pt100Ω, Cu50Ω |
| Termokupl | K, E, J, L, T, R, S |
| Çalışma Voltajı | 100-240V AC |
Teknik Döküman (PDF)
CNTD CLN Isı Kontrol Serisi Katalog ve Teknik Bilgiler (PDF)

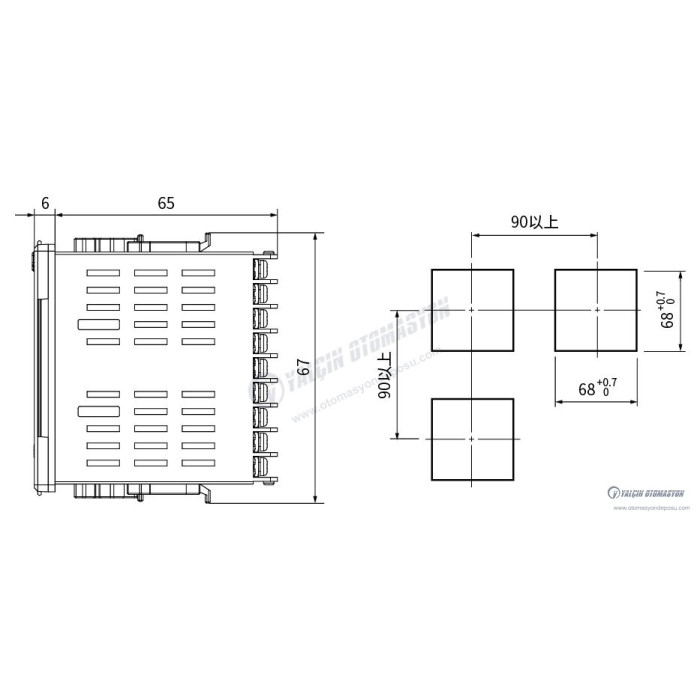

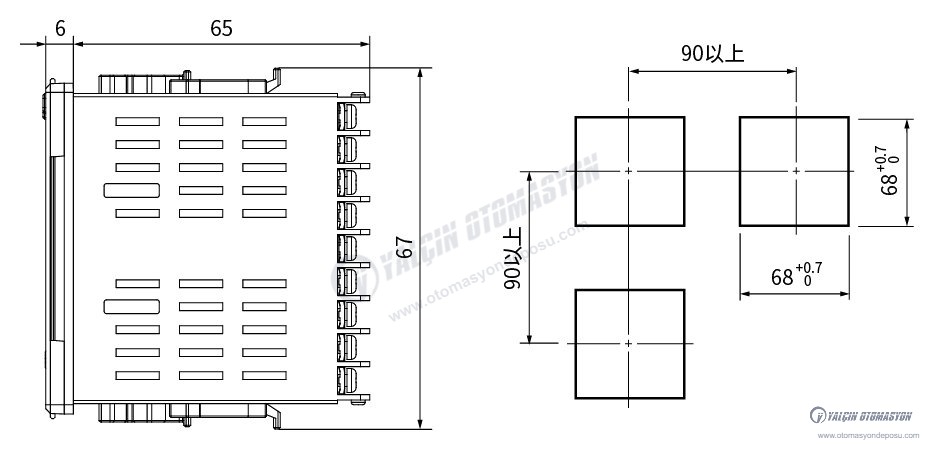

Teknik Çizim (Ölçüler mm)
Detaylı Teknik Değerler
| Ön panel ölçüsü | 72×72 mm |
| Gövde ölçüsü (G×Y×D) | 72×72×71 mm |
| Pano kesim ölçüsü | 68×68 mm |
| Ekran | Büyük LCD, çift gösterge (PV / SV), 4 hane |
| Besleme gerilimi | 100–240 V AC, 50 Hz |
| Güç tüketimi | ≤ 5 VA |
| Kontrol çıkışı | Röle + SSR (gerilim) çıkışı |
| Alarm çıkışı | 2 röle alarm çıkışı |
| Röle kontak kapasitesi | AC 220 V / DC 30 V, 3 A |
| SSR sürüş çıkışı | ON: 12 V veya 24 V DC · OFF: < 0,5 V · maks. 30 mA |
| Sensör girişi | Termokupl K, E, J, L, T, R, S · PT100, Cu50 |
| Ölçüm aralığı | K: -60…1200 °C · J: -60…1150 °C · PT100: -60…600 °C · R: -50…1700 °C |
| Ölçüm hassasiyeti | ±%0,5 FS |
| Çözünürlük | 1 °C / 0,1 °C (ayarlanabilir) |
| Örnekleme süresi | 100 ms |
| Kontrol | PID (AI akıllı ayar, otomatik ayar AT), ısıtma/soğutma, ON/OFF ve manuel çıkış |
| Çalışma ortamı | -10 … +60 °C, %35–85 RH (yoğuşmasız) |
| Depolama sıcaklığı | -25 … +65 °C |
| Hafıza | Kalıcı (enerji kesilince ayarlar korunur) |
| Bağlantı | Vidalı klemens |
| Sertifika | CE (EN 61010-1) · AC-15 AC380V/AC250V 3A, DC-12 DC24–48V 3A |
Model kodu: CLN4M-4 (100–240 V AC) 6 (röle + SSR kontrol) 2 (2 röle alarm). Pano kesim ölçüsü için cihazlar arası minimum mesafeler çizimde belirtilmiştir.
Nerelerde Kullanılır?
- Plastik enjeksiyon ve ekstrüzyon makineleri
- Fırın, etüv ve kurutma sistemleri
- Ambalaj ve kaynak makineleri
- Gıda işleme ve proses kontrolü
Sensör uyumu
Cihazın giriş tipini (J, K termokupl veya PT100) kullandığınız sensöre göre ayarlayın. Yüksek akımlı ısıtıcılarda cihazın SSR çıkışını bir solid state röleyle kullanmanızı öneririz.
| Teknik Özellikler | |
| Çalışma Voltajı | 100-240VAC |
| Marka | CNTD |
