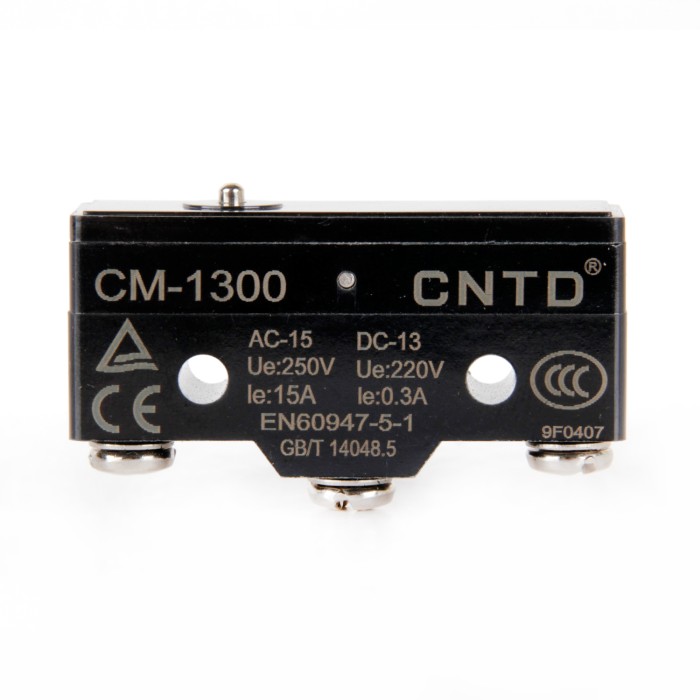

CM-1300 Kısa İnce Pimli Mikro Switch 15A 250V

Marka: CNTD
Ürün Kodu: CM-1300
Stok Durumu: Stokta var

$3,06
KDV dahil fiyat

≈ 152,87 ₺ (KDV dahil)
5.000 TL ve üzeri siparişlerde ücretsiz kargo

Açıklama
Özellikler

CM-1300 – CM Serisi Mikro Switch. Küçük kuvvetle ve kısa hareketle anahtarlanan, hızlı kontak mekanizmalı mikro switch'tir. Kompakt yapısı sayesinde cihaz içlerinde konum ve kapak algılamada yaygın olarak kullanılır.

Kısa İnce Pimli
Metal Bakalit Gövde
1NO-1NC Kontak

Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz

Teknik Özellikler

Ürün Kodu	CM-1300
Kontak Yapısı	1NO/NC

Teknik Döküman (PDF)

CNTD CM Serisi Katalog ve Teknik Bilgiler (PDF)

Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

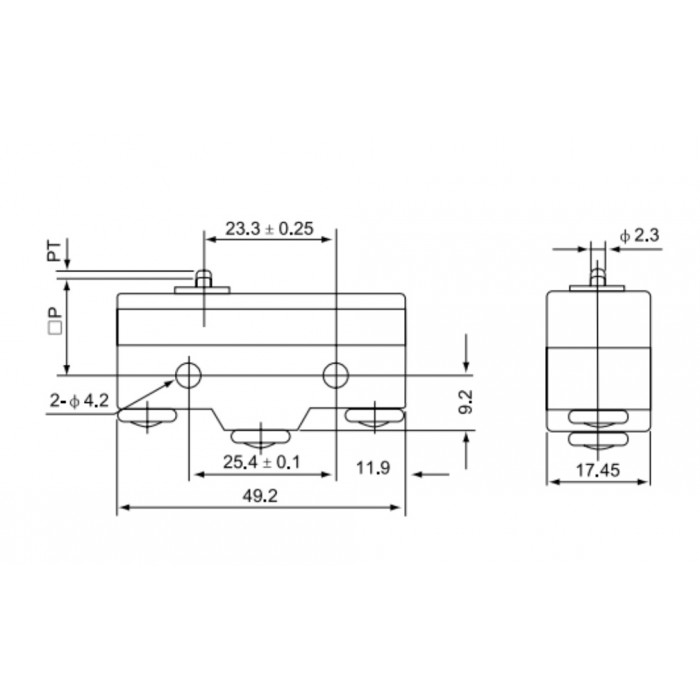

Teknik Çizim (Ölçüler mm)

Detaylı Teknik Değerler

Çalışma kuvveti OF (maks.)	3,5 N
Geri dönüş kuvveti RF (min.)	1,14 N
Ön hareket PT (maks.)	0,4 mm
Hareket farkı MD (maks.)	0,05 mm
Aşırı hareket OT (min.)	0,13 mm
Çalışma konumu OP	15,9±0,4 mm
Anma değerleri	AC-15: 15 A / 250 V · DC-13: 0,3 A / 220 V
Termal akım (Ith)	15 A
Yalıtım gerilimi (Ui)	380 V
Darbe dayanım gerilimi (Uimp)	4 kV
Kontak direnci	≤ 25 mΩ (ilk değer)
Yalıtım direnci	≥ 100 MΩ (500 V DC)
Çalışma hızı	0,05 mm – 1 m/s (pimli tip)
Çalışma frekansı	20 çevrim/dk (elektriksel)
Elektriksel ömür	500.000 çevrim (AC 240 V / 3 A) · 200.000 çevrim (AC 240 V / 10 A)
Ortam sıcaklığı	-20 … +80 °C (buzlanmasız)
Nem	< %85 RH

Çalışma değerleri üretici kataloğundaki ilk (fabrika) değerlerdir; açısal değerler kol dönüş açısını, mm değerleri pim/kol ucundaki hareketi ifade eder.

Muadil Kodlar

CM-1300 aşağıdaki marka ve kodların muadili olarak kullanılabilir:

Tron / Chily / Moujen: MJ2-1300
Gwest: AZ-15G-B
Jameson: JMZ-1300
Tend: TM-1300
Omron: Z-15G-B
Glorious: TGB-G-B
Momentum: MGB-51300

Muadiller işlev olarak eşdeğerdir; kontak yapısı, renk veya ölçüde küçük farklar olabilir, seçim öncesi teknik özellikleri karşılaştırınız. Marka adları ilgili firmalara aittir ve yalnızca karşılaştırma amacıyla verilmiştir. Kod sorgulamak için Muadil Bul.
