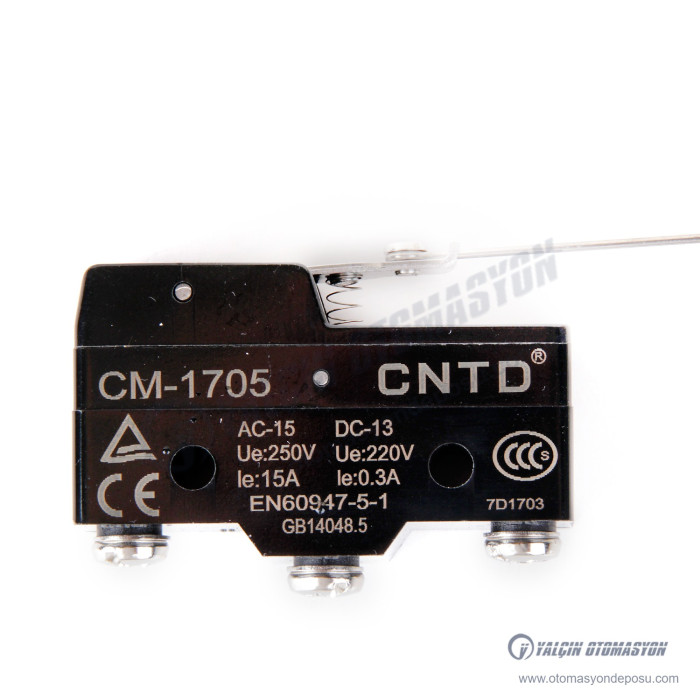

CM-1705 Uzun Tellli Mikro Switch 15A 250V
- Marka: CNTD
- Ürün Kodu: CM-1705
- Stok Durumu: Stokta var
-
$2,93
KDV dahil fiyat≈ 146,38 ₺ (KDV dahil)5.000 TL ve üzeri siparişlerde ücretsiz kargo
CM-1705 – CM Serisi Mikro Switch. Küçük kuvvetle ve kısa hareketle anahtarlanan, hızlı kontak mekanizmalı mikro switch'tir. Kompakt yapısı sayesinde cihaz içlerinde konum ve kapak algılamada yaygın olarak kullanılır.
- Metal Bakalit Gövde
- 1NO-1NC Kontak
Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz
Teknik Özellikler
| Ürün Kodu | CM-1705 |
| Kontak Yapısı | 1NO/NC |
Teknik Döküman (PDF)
CNTD CM Serisi Katalog ve Teknik Bilgiler (PDF)
Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

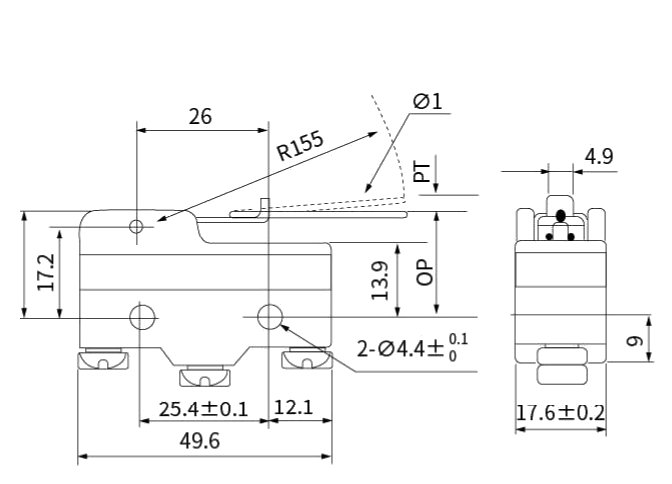

Teknik Çizim (Ölçüler mm)
Detaylı Teknik Değerler
| Çalışma kuvveti OF (maks.) | 0,1 N |
| Geri dönüş kuvveti RF (min.) | 0,03 N |
| Ön hareket PT (maks.) | 20 mm |
| Hareket farkı MD (maks.) | 3 mm |
| Aşırı hareket OT (min.) | 5,6 mm |
| Çalışma konumu OP | 19±0,8 mm |
| Anma değerleri | AC-15: 15 A / 250 V · DC-13: 0,3 A / 220 V |
| Termal akım (Ith) | 15 A |
| Yalıtım gerilimi (Ui) | 380 V |
| Darbe dayanım gerilimi (Uimp) | 4 kV |
| Kontak direnci | ≤ 25 mΩ (ilk değer) |
| Yalıtım direnci | ≥ 100 MΩ (500 V DC) |
| Çalışma hızı | 0,05 mm – 1 m/s (pimli tip) |
| Çalışma frekansı | 20 çevrim/dk (elektriksel) |
| Elektriksel ömür | 500.000 çevrim (AC 240 V / 3 A) · 200.000 çevrim (AC 240 V / 10 A) |
| Ortam sıcaklığı | -20 … +80 °C (buzlanmasız) |
| Nem | < %85 RH |
Çalışma değerleri üretici kataloğundaki ilk (fabrika) değerlerdir; açısal değerler kol dönüş açısını, mm değerleri pim/kol ucundaki hareketi ifade eder.
Muadil Kodlar
CM-1705 aşağıdaki marka ve kodların muadili olarak kullanılabilir:
- Tron / Chily / Moujen: MJ2-1578, TM-1578
- Gwest: AZ-15HW24-B
- Jameson: JMZ-1705
- Tend: TM-1705
- Omron: Z-15HW24-B
- Glorious: TGB-HW52-B
Muadiller işlev olarak eşdeğerdir; kontak yapısı, renk veya ölçüde küçük farklar olabilir, seçim öncesi teknik özellikleri karşılaştırınız. Marka adları ilgili firmalara aittir ve yalnızca karşılaştırma amacıyla verilmiştir. Kod sorgulamak için Muadil Bul.
Nerelerde Kullanılır?
- Beyaz eşya ve cihazlarda kapak/kapı algılama
- Makine içi konum ve son nokta kontrolü
- Otomat, kiosk ve kumanda panelleri
- Emniyet kilitleri ve kontrol mekanizmaları
