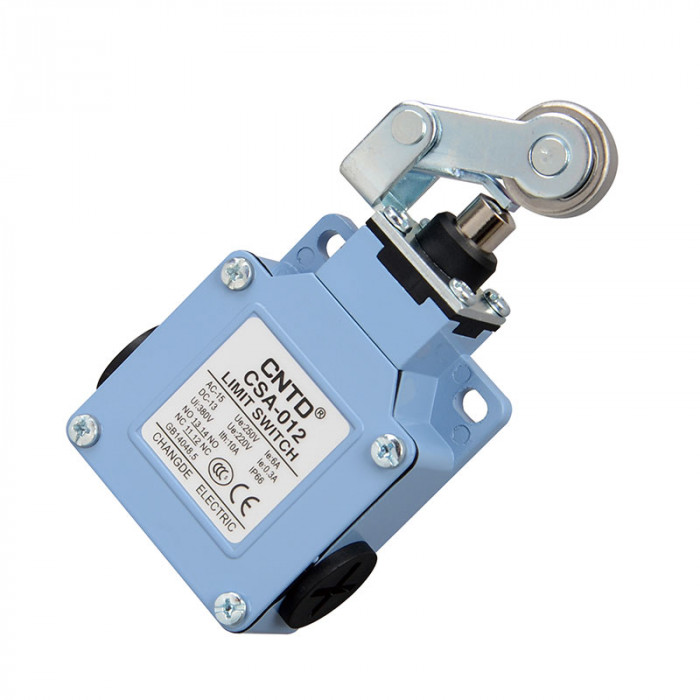

CSA-012 Doğrusal Pim Kol Makaralı Limit Switch IP66 5A 250V

Marka: CNTD
Ürün Kodu: CSA-012
Stok Durumu: Stokta var

Ödenecek TutarKDV dahil, TL
$10,30

5.000 TL ve üzeri siparişlerde ücretsiz kargo

Açıklama
Özellikler

CSA-012 – Doğrusal Pim Kol Makaralı. Mekanik hareketle tetiklenen, sağlam gövdeli limit (sınır) anahtarıdır. Hareketli bir parça kola/makaraya temas ettiğinde kontak konumunu değiştirerek makineye "sona ulaşıldı" bilgisini verir.

Limit Switch IP66
1NO-1NC Kontak

Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz

Teknik Özellikler

Ürün Kodu	CSA-012
Kontak Yapısı	1NO/NC
Koruma Sınıfı	IP66

Teknik Döküman (PDF)

CNTD CSA Serisi Türkçe Teknik Bilgi Formu (PDF)

CNTD CSA Serisi Katalog ve Teknik Bilgiler (PDF)

Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

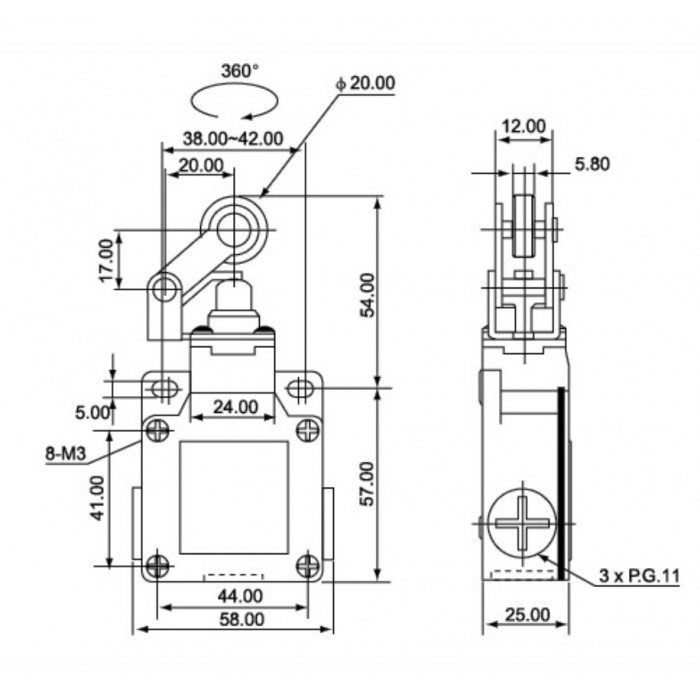

Teknik Çizim (Ölçüler mm)

Detaylı Teknik Değerler

Çalışma kuvveti OF (maks.)	8 N
Geri dönüş kuvveti RF (min.)	4 N
Ön hareket PT (maks.)	1,8 mm
Tetikleme konumu TP	2,0 mm ±10%
Hareket farkı MD (maks.)	1,2 mm
Aşırı hareket OT (min.)	4,0 mm
Toplam hareket TT	5,8 mm
Termal akım (Ith)	10 A
Yalıtım gerilimi (Ui)	300 V
Darbe dayanım gerilimi (Uimp)	4 kV
Kontak direnci	≤ 25 mΩ (ilk değer)
Yalıtım direnci	≥ 100 MΩ (500 V DC)
Çalışma hızı	5 mm – 0,5 m/s
Çalışma frekansı	30 çevrim/dk (elektriksel)
Elektriksel ömür	300.000 çevrim (AC 240 V / 3 A)
Ortam sıcaklığı	-20 … +70 °C (buzlanmasız)
Nem	< %95 RH
Koruma sınıfı	IP66

Çalışma değerleri üretici kataloğundaki ilk (fabrika) değerlerdir; açısal değerler kol dönüş açısını, mm değerleri pim/kol ucundaki hareketi ifade eder.

Muadil Kodlar

CSA-012 aşağıdaki marka ve kodların muadili olarak kullanılabilir:

Tend: TSA-012
Glorious: TGB-M012
Momentum: MLM-25121

Muadiller işlev olarak eşdeğerdir; kontak yapısı, renk veya ölçüde küçük farklar olabilir, seçim öncesi teknik özellikleri karşılaştırınız. Marka adları ilgili firmalara aittir ve yalnızca karşılaştırma amacıyla verilmiştir. Kod sorgulamak için Muadil Bul.

Nerelerde Kullanılır?

Vinç, asansör ve kaldırma sistemlerinde sınır noktası
Takım tezgâhlarında eksen sonu ve referans
Konveyör, kapı ve sürgü mekanizmalarında konum kontrolü
Makine emniyet ve koruma kapağı kontrolü

Kol tipi nasıl seçilir?

Makaralı kollar sürtünmeyi azaltır ve hareketli parçalar için uygundur; ayarlı kollar farklı mesafelere uyarlanabilir; pimli (pistonlu) tipler doğrusal basma hareketinde, yaylı çubuk tipler her yönden temasta kullanılır.
