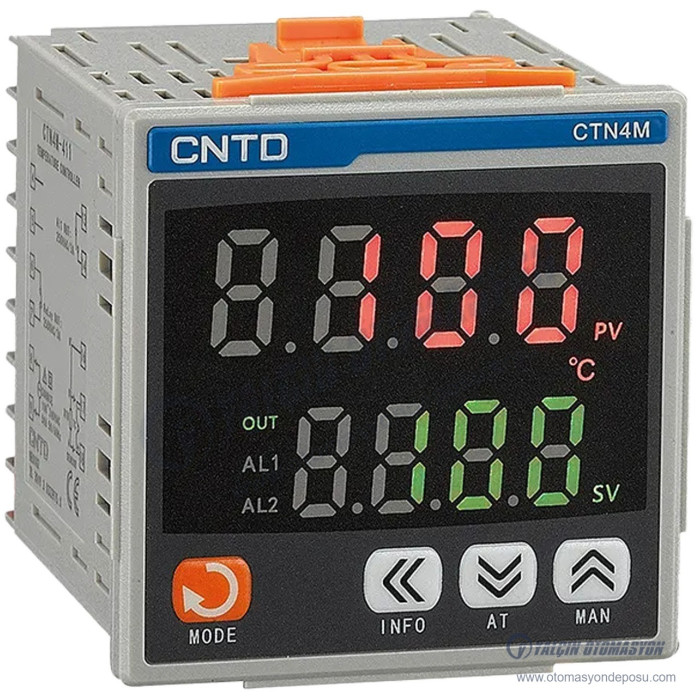

CTN4M-262 72x72mm Röle + SSR Çıkışlı 2 Yollu ve 2 Çıkışlı - 24-48V DC
- Marka: CNTD
- Ürün Kodu: CTN4M-262
- Stok Durumu: Stokta var
-
$26,45
KDV dahil fiyat5.000 TL ve üzeri siparişlerde ücretsiz kargo
CTN4M-262 – 72x72mm Röle + SSR Çıkışlı 2 Yollu ve 2 Çıkışlı - 24-48V DC. Termokupl veya RTD (PT100) sensörden gelen sıcaklığı okuyup ayarlanan değere göre çıkışı kontrol eden dijital ısı kontrol cihazıdır. Röle veya SSR çıkışıyla ısıtıcı/soğutucuyu doğrudan yönetir.
- PID Kontrol Sıcaklık Kontrol Cihazı
- Ayar ve ölçüm değerini eş zamanlı olarak gösterebilir.
- Sekiz farklı sensör çeşidi ile kullanılabilir.
- Uzman ekiplerce geliştirilmiş PID algoritması ve hızlı geri örnekleme hızı sayesinde uygun Sıcaklık kontrolü sağlar.
- AC - DC çıkış seçenekleri ile Röle , SSR ve SSRP ile birlikte kullanım kolaylığı sağlar.
- Ototune fonksiyonu sayesinde bir çok otomasyon cihazında rahatlıkla kullanılabilir.
Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz
Teknik Özellikler
| Marka | CNTD |
| Ürün Kodu | CTN4M-262 |
| RTD | Pt100Ω, Cu50Ω |
| Termokupl | K(CA), J(IC), L(IC), T(CC), R(PR), S(PR) |
| Çalışma Voltajı | 24-48V DC |
Teknik Döküman (PDF)
CNTD CTN4 Isı Kontrol Serisi Katalog ve Teknik Bilgiler (PDF)
Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

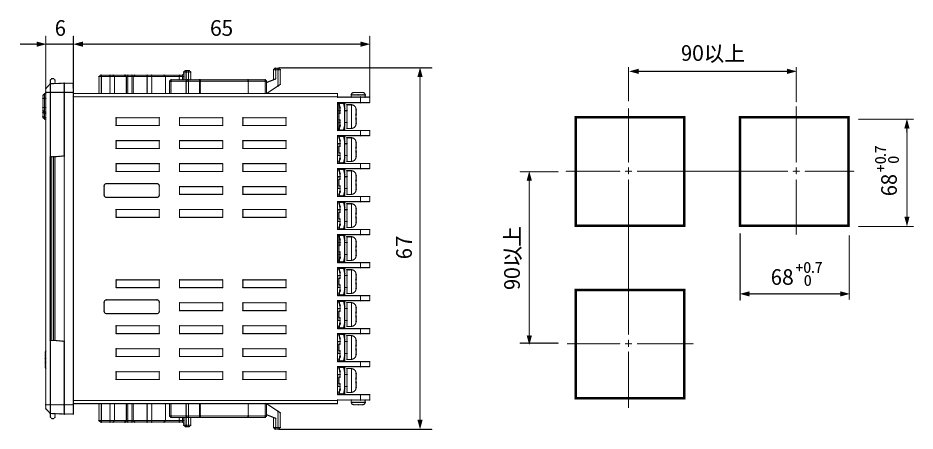

Teknik Çizim (Ölçüler mm)
Detaylı Teknik Değerler
| Ön panel ölçüsü | 72×72 mm |
| Gövde ölçüsü (G×Y×D) | 72×72×71 mm |
| Pano kesim ölçüsü | 68×68 mm |
| Besleme gerilimi | 24–48 V AC/DC, 50/60 Hz |
| Güç tüketimi | ≤ 5 VA |
| Kontrol çıkışı | Röle + SSR (gerilim) çıkışı |
| Alarm çıkışı | 2 röle alarm çıkışı |
| Röle kontak kapasitesi | AC 220 V / DC 30 V, 3 A |
| SSR sürüş çıkışı | ON: 12 V veya 24 V DC · OFF: < 0,5 V · maks. 30 mA |
| Sensör girişi | Termokupl K, E, J, L, T, R, S · PT100, Cu50 |
| Ölçüm aralığı | K: -60…1200 °C · J: -60…1150 °C · PT100: -60…600 °C · R: -50…1700 °C |
| Ölçüm hassasiyeti | ±%0,5 FS |
| Çözünürlük | 1 °C / 0,1 °C (ayarlanabilir) |
| Örnekleme süresi | 100 ms |
| Kontrol | PID (AI akıllı ayar, otomatik ayar AT), ısıtma/soğutma |
| Ekran | Çift ekran (PV / SV), 4 hane |
| Çalışma ortamı | -10 … +60 °C, %35–85 RH (yoğuşmasız) |
| Depolama sıcaklığı | -25 … +65 °C |
| Hafıza | Kalıcı (enerji kesilince ayarlar korunur) |
| Bağlantı | Vidalı klemens |
| Sertifika | CE (EN 61010-1) |

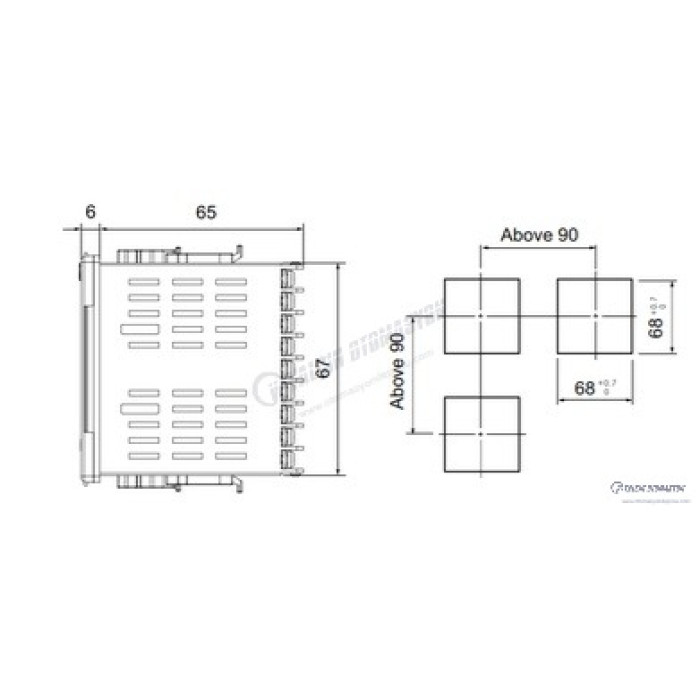

Pano kesim ölçüsü için cihazlar arası minimum mesafeler çizimde belirtilmiştir.
Nerelerde Kullanılır?
- Plastik enjeksiyon ve ekstrüzyon makineleri
- Fırın, etüv ve kurutma sistemleri
- Ambalaj ve kaynak makineleri
- Gıda işleme ve proses kontrolü
Sensör uyumu
Cihazın giriş tipini (J, K termokupl veya PT100) kullandığınız sensöre göre ayarlayın. Yüksek akımlı ısıtıcılarda cihazın SSR çıkışını bir solid state röleyle kullanmanızı öneririz.
