CWLCA12-2-Q Açısal Kol Ayarlı Metal Makaralı Limit Switch IP66 6A 250V

Marka: CNTD
Ürün Kodu: CWLCA12-2-Q
Stok Durumu: Stokta var

Ödenecek TutarKDV dahil, TL
$19,74

5.000 TL ve üzeri siparişlerde ücretsiz kargo

Açıklama
Özellikler

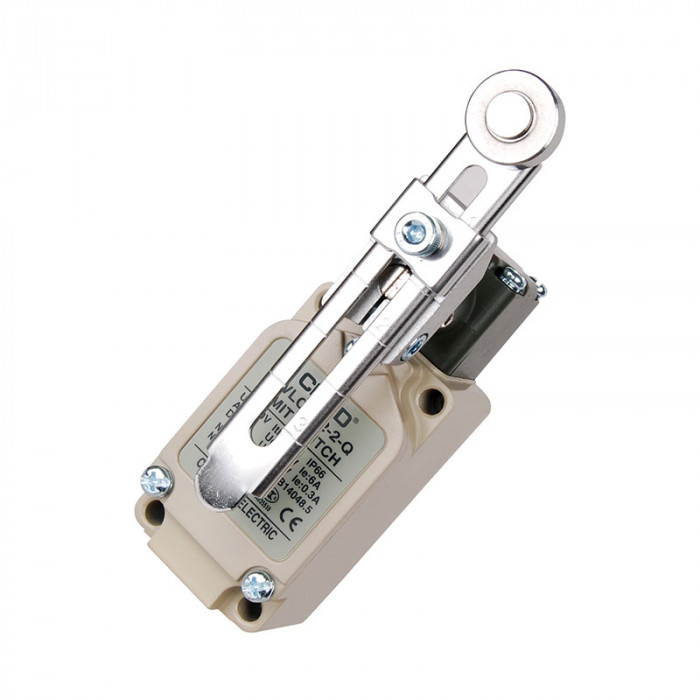

CWLCA12-2-Q – Açısal Kol Ayarlı Metal Makaralı. Mekanik hareketle tetiklenen, sağlam gövdeli limit (sınır) anahtarıdır. Hareketli bir parça kola/makaraya temas ettiğinde kontak konumunu değiştirerek makineye "sona ulaşıldı" bilgisini verir.

Limit Switch IP66
1NO-1NC Kontak

Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz

Teknik Özellikler

Ürün Kodu	CWLCA12-2-Q
Kontak Yapısı	1NO/NC
Koruma Sınıfı	IP66

Teknik Döküman (PDF)

CNTD CWL Serisi Türkçe Teknik Bilgi Formu (PDF)

CNTD CWL Serisi Katalog ve Teknik Bilgiler (PDF)

Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

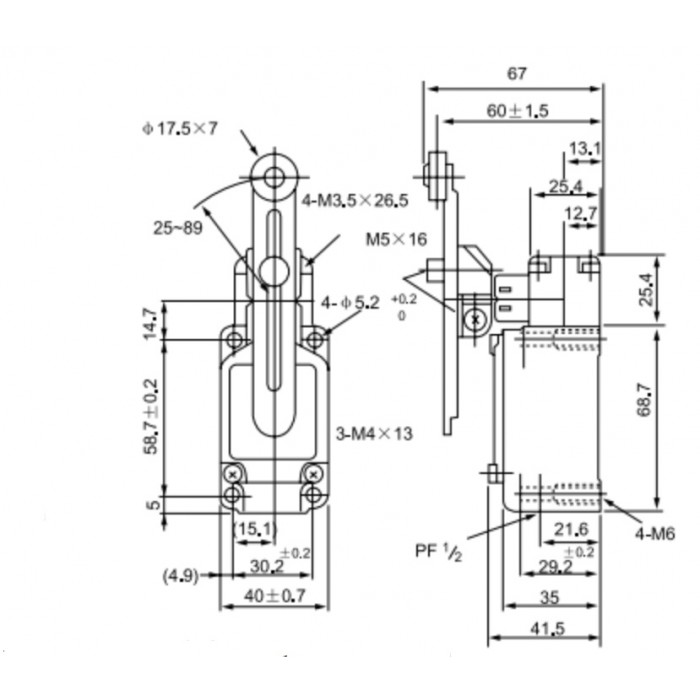

Teknik Çizim (Ölçüler mm)

Detaylı Teknik Değerler

Çalışma kuvveti OF (maks.)	13,3 N
Geri dönüş kuvveti RF (min.)	2,2 N
Ön hareket PT (maks.)	15°±5°
Hareket farkı MD (maks.)	12°
Aşırı hareket OT (min.)	70°
Anma değerleri	AC-15: 6 A / 250 V · DC-13: 0,3 A / 220 V
Termal akım (Ith)	10 A
Yalıtım gerilimi (Ui)	380 V
Darbe dayanım gerilimi (Uimp)	4 kV
Kontak direnci	≤ 25 mΩ (ilk değer)
Yalıtım direnci	≥ 100 MΩ (500 V DC)
Çalışma hızı	1 mm – 1 m/s
Çalışma frekansı	30 çevrim/dk (elektriksel)
Elektriksel ömür	500.000 çevrim (AC 240 V / 3 A) · 300.000 çevrim (AC 240 V / 6 A)
Ortam sıcaklığı	-20 … +80 °C (buzlanmasız)
Nem	< %95 RH
Koruma sınıfı	IP66

Çalışma değerleri üretici kataloğundaki ilk (fabrika) değerlerdir; açısal değerler kol dönüş açısını, mm değerleri pim/kol ucundaki hareketi ifade eder.

Muadil Kodlar

CWLCA12-2-Q aşağıdaki marka ve kodların muadili olarak kullanılabilir:

Omron: WLCA12-2-Q

Muadiller işlev olarak eşdeğerdir; kontak yapısı, renk veya ölçüde küçük farklar olabilir, seçim öncesi teknik özellikleri karşılaştırınız. Marka adları ilgili firmalara aittir ve yalnızca karşılaştırma amacıyla verilmiştir. Kod sorgulamak için Muadil Bul.

Nerelerde Kullanılır?

Vinç, asansör ve kaldırma sistemlerinde sınır noktası
Takım tezgâhlarında eksen sonu ve referans
Konveyör, kapı ve sürgü mekanizmalarında konum kontrolü
Makine emniyet ve koruma kapağı kontrolü

Kol tipi nasıl seçilir?

Makaralı kollar sürtünmeyi azaltır ve hareketli parçalar için uygundur; ayarlı kollar farklı mesafelere uyarlanabilir; pimli (pistonlu) tipler doğrusal basma hareketinde, yaylı çubuk tipler her yönden temasta kullanılır.
