CZ-7166 Spiral Telli Plastik Çubuklu Limit Switch 10A 250V
- Marka: CNTD
- Ürün Kodu: CZ-7166
- Stok Durumu: Stokta var
-
$5,45 + KDV
- KDV dahil: $6,54
CZ-7166 – Spiral Telli Plastik Çubuklu. Mekanik hareketle tetiklenen, sağlam gövdeli limit (sınır) anahtarıdır. Hareketli bir parça kola/makaraya temas ettiğinde kontak konumunu değiştirerek makineye "sona ulaşıldı" bilgisini verir.
- Metal Gövde , alt kısım kauçuk korumalı
- 1NO+1NC Kontak
Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz
Teknik Özellikler
| Ürün Kodu | CZ-7166 |
Teknik Döküman (PDF)
CNTD CZ-7 Serisi Katalog ve Teknik Bilgiler (PDF)
Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

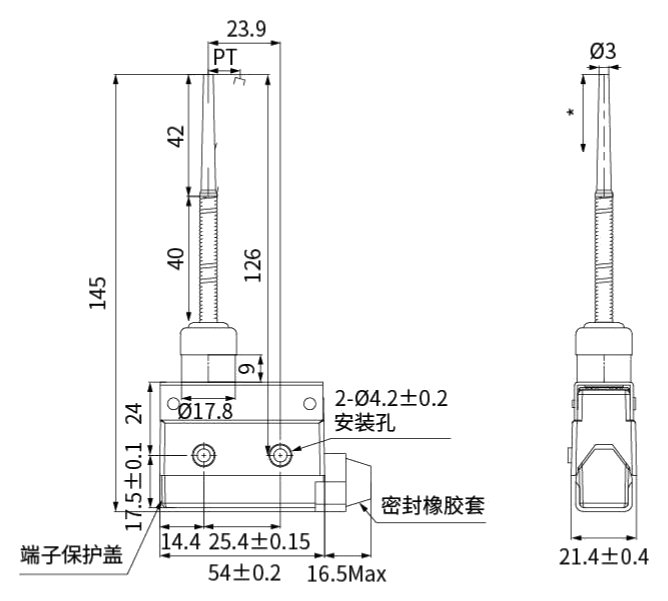

Teknik Çizim (Ölçüler mm)
Detaylı Teknik Değerler
| Çalışma kuvveti OF (maks.) | 1,2 N |
| Ön hareket PT (maks.) | 15±5° |
| Anma değerleri | AC-15: 10 A / 250 V · DC-13: 0,3 A / 220 V |
| Termal akım (Ith) | 10 A |
| Yalıtım gerilimi (Ui) | 380 V |
| Darbe dayanım gerilimi (Uimp) | 4 kV |
| Kontak direnci | ≤ 25 mΩ (ilk değer) |
| Yalıtım direnci | ≥ 100 MΩ (500 V DC) |
| Çalışma hızı | 0,05 mm – 0,5 m/s |
| Çalışma frekansı | 20 çevrim/dk (elektriksel) |
| Elektriksel ömür | 500.000 çevrim (AC 240 V / 3 A) · 200.000 çevrim (AC 240 V / 10 A) |
| Ortam sıcaklığı | -20 … +70 °C (buzlanmasız) |
| Nem | < %85 RH |
| Koruma sınıfı | IP40 / IP64 (çalışma yüzeyi) |
Çalışma değerleri üretici kataloğundaki ilk (fabrika) değerlerdir; açısal değerler kol dönüş açısını, mm değerleri pim/kol ucundaki hareketi ifade eder.
Nerelerde Kullanılır?
- Vinç, asansör ve kaldırma sistemlerinde sınır noktası
- Takım tezgâhlarında eksen sonu ve referans
- Konveyör, kapı ve sürgü mekanizmalarında konum kontrolü
- Makine emniyet ve koruma kapağı kontrolü
Kol tipi nasıl seçilir?
Makaralı kollar sürtünmeyi azaltır ve hareketli parçalar için uygundur; ayarlı kollar farklı mesafelere uyarlanabilir; pimli (pistonlu) tipler doğrusal basma hareketinde, yaylı çubuk tipler her yönden temasta kullanılır.
