CLS-103-R Doğrusal Makaralı Pimli (Resetli) Limit Switch IP65 5A 250V

Marka: CNTD
Ürün Kodu: CLS-103-R
Stok Durumu: Stokta var

$4,73
KDV dahil fiyat

≈ 236,31 ₺ (KDV dahil)
5.000 TL ve üzeri siparişlerde ücretsiz kargo

Açıklama
Özellikler

CLS-103-R – Doğrusal Makaralı Pimli (Resetli). Mekanik hareketle tetiklenen, sağlam gövdeli limit (sınır) anahtarıdır. Hareketli bir parça kola/makaraya temas ettiğinde kontak konumunu değiştirerek makineye "sona ulaşıldı" bilgisini verir.

Plastik Gövde
1NO-1NC Kontak
Limit Switch IP65

Detaylı bilgi için WhatsApp'tan iletişime geçebilirsiniz

Teknik Özellikler

Ürün Kodu	CLS-103-R
Kontak Yapısı	1NO/NC
Koruma Sınıfı	IP65

Teknik Döküman (PDF)

CNTD CLS Serisi Katalog ve Teknik Bilgiler (PDF)

Model kodlaması, kol/aktüatör seçenekleri, kontak yapısı ve ürün görselleri üretici kataloğunda yer almaktadır.

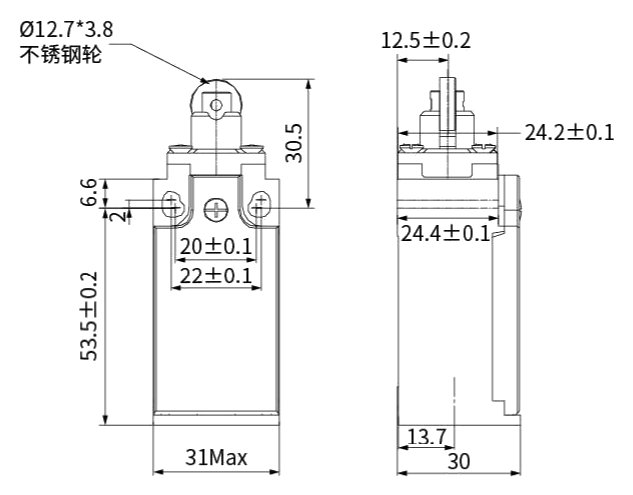

Teknik Çizim (Ölçüler mm)

Detaylı Teknik Değerler

Çalışma kuvveti OF (maks.)	7 N
Geri dönüş kuvveti RF (min.)	2 N
Ön hareket PT (maks.)	1,8 mm
Tetikleme konumu TP	2,0 mm ±10%
Hareket farkı MD (maks.)	1,2 mm
Aşırı hareket OT (min.)	4,0 mm
Toplam hareket TT	5,8 mm
Anma değerleri	AC-15: 6 A / 250 V · DC-13: 0,3 A / 220 V
Termal akım (Ith)	10 A
Yalıtım gerilimi (Ui)	380 V
Darbe dayanım gerilimi (Uimp)	4 kV
Kontak direnci	≤ 25 mΩ (ilk değer)
Yalıtım direnci	≥ 100 MΩ (500 V DC)
Çalışma hızı	5 mm – 0,5 m/s
Çalışma frekansı	30 çevrim/dk (elektriksel)
Elektriksel ömür	300.000 çevrim (AC 240 V / 3 A)
Ortam sıcaklığı	-20 … +70 °C (buzlanmasız)
Nem	< %95 RH
Koruma sınıfı	IP65

Çalışma değerleri üretici kataloğundaki ilk (fabrika) değerlerdir; açısal değerler kol dönüş açısını, mm değerleri pim/kol ucundaki hareketi ifade eder.

Muadil Kodlar

CLS-103-R aşağıdaki marka ve kodların muadili olarak kullanılabilir:

Gwest: GLS-103R
Jameson: JLS-103-R
Tend: TLS-103-R
Emas: L5K13MUM331R, L5K13MUM332R

Muadiller işlev olarak eşdeğerdir; kontak yapısı, renk veya ölçüde küçük farklar olabilir, seçim öncesi teknik özellikleri karşılaştırınız. Marka adları ilgili firmalara aittir ve yalnızca karşılaştırma amacıyla verilmiştir. Kod sorgulamak için Muadil Bul.

Nerelerde Kullanılır?

Vinç, asansör ve kaldırma sistemlerinde sınır noktası
Takım tezgâhlarında eksen sonu ve referans
Konveyör, kapı ve sürgü mekanizmalarında konum kontrolü
Makine emniyet ve koruma kapağı kontrolü

Kol tipi nasıl seçilir?

Makaralı kollar sürtünmeyi azaltır ve hareketli parçalar için uygundur; ayarlı kollar farklı mesafelere uyarlanabilir; pimli (pistonlu) tipler doğrusal basma hareketinde, yaylı çubuk tipler her yönden temasta kullanılır.
